树木无损检测探伤仪 TOP-900

树木无损检测探伤仪 | 2024-01-31 11:47

型号:TOP-900

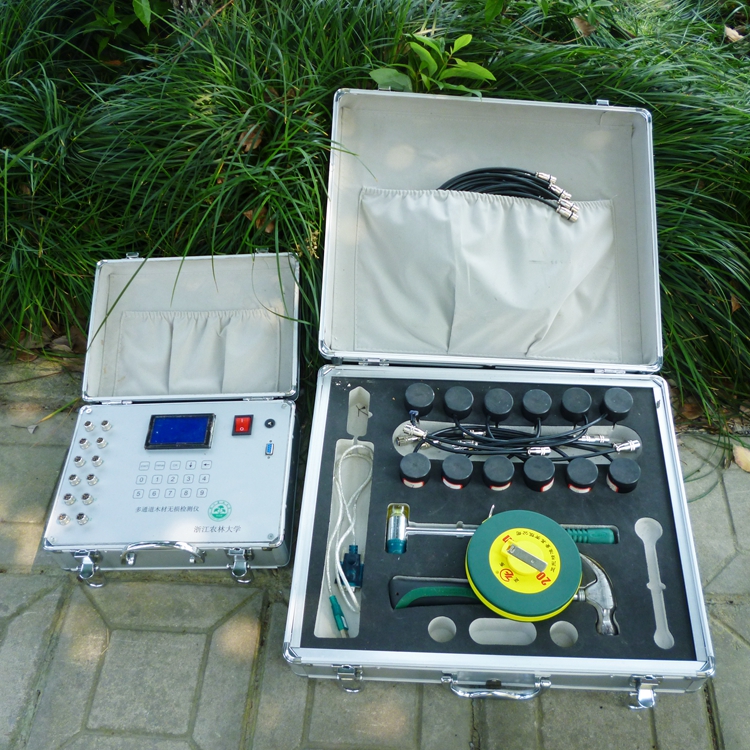

简介:树木无损检测探伤仪主要用于检测树木内部缺陷情况,是一款便携式脉冲检测断层成像设备,由检测仪(包括检测箱和工具箱)和树木缺陷成像软件组成,用于检测树木内部缺陷情况,广泛适用于古树名木、行道树等活立木的内部缺陷检测和定位。

树木无损检测探伤仪检测原理:

树木无损检测探伤仪使用时,在被测木材的横截面上安装检测传感器,然后用锤子依次击打每个传感器,从而获得各个传感器之间的应力波传播数据。检测仪将数据传给配套的树木缺陷成像软件,成像软件根据获取的数据进行木材横截面缺陷的断层成像。



树木无损检测探伤仪功能特点:

1、多个传感器让数据更精准:产品可设定木材截面需安装传感器的个数,最多为12个传感器。

2、可实时查看数据:产品在检测过程中可实时显示应力波传播时间等检测数据。

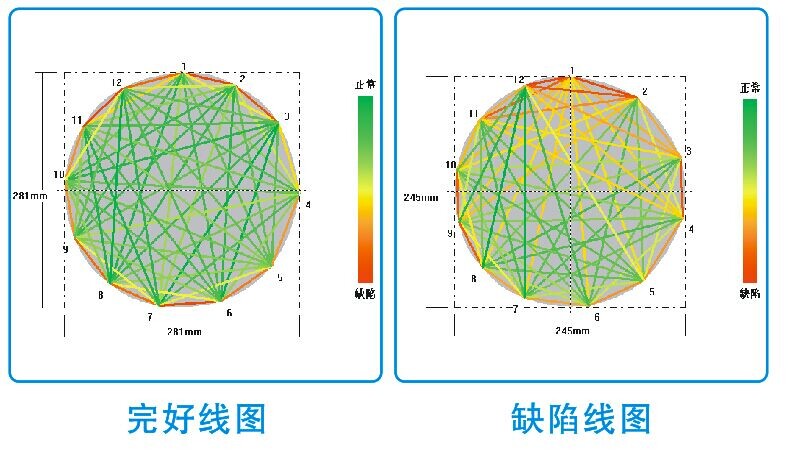

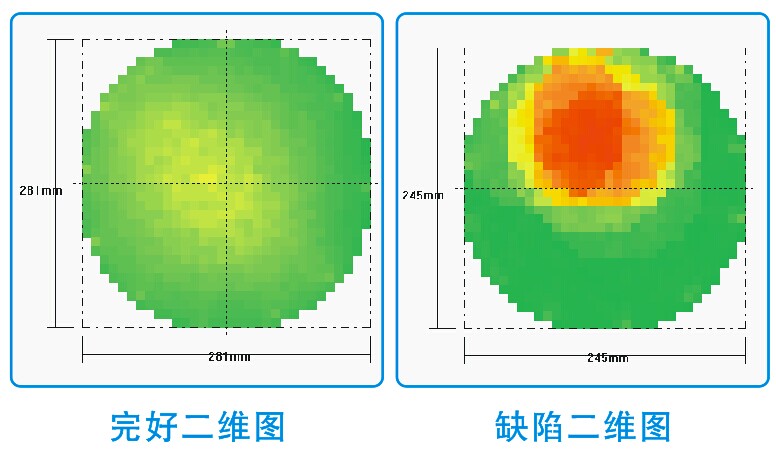

3、数据呈现形式多样:木材内部缺陷成像数据可以通过矩阵、线段图或二维图像的形式显示。

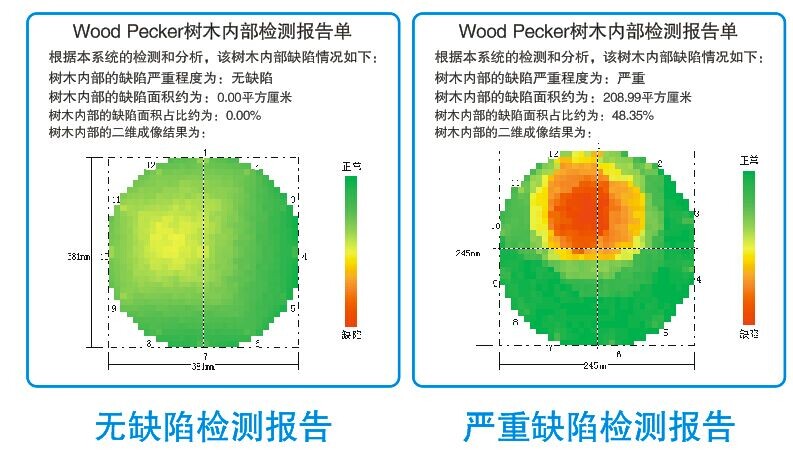

4、数据自动存储生成检测报告:检测完成后可生成检测报告,包含林木内部缺陷严重程度、缺陷面积、缺陷面积占比整个横截面积的百分比等数据。

5、数据可输出打印:产品可以打印检测情况报告单,将树木截面缺陷成像情况输出。

6、可手动输入林木的相关信息便于后期查询:如活立木的树种、地理位置、树龄、直径等,木材的种类、用途等。



树木无损检测探伤仪技术参数:

树木纵向长度测量范围:100~3000mm

树木直径测量范围:100~2000mm

应力波速度v测量范围:0~3000m/s

应力波传播时间t测量范围:0<t<65535μs

测量误差:≤1%

重复性误差:≤0.5%

检测数据存储量/组: 100

电源:4.2V锂电池

额定电压:4.2V(工作电压);5~12V(充电电压)

连续工作时间:10h

仪器额定功率:<800 mW

外形尺寸/mm:

工具箱:长455±5 宽420±5 高115±5

仪器箱:长310±5 宽225±5 高136±5

工作环境温度:-10~40℃

工作环境相对湿度:≤90%
