根系分析系统 GXY-B

仪器介绍:

GXY-B根系分析系统可以分析根系长度,直径,表面积,体积,根尖数,分叉数,关节点,连接点数,交叠数,根瘤菌,盒维数等,也可测量豆科植物,针叶面积,体积,棉纤维粗细,长度等,是一款测量和分析植物根系表型相关参数的设备,广泛适用于根系形态学、构造研究、植物科学研究等,解决根系结构和几何参数难以获取的问题,提升从业人员工作效率。



根系分析系统功能特点:

根系分析功能:

  1. 拓扑分析:能自动进行根系的拓扑分析,自动确定根的连接数、长度、体积等参数,可自动区分侧根等级自动分析主根或任意一支侧根的参数等,根系等级分为8级,使根系分析更加准确
  2. 根瘤菌分析:可自动识别并分析根瘤菌体积在根系中的占比,以客观确定根瘤菌数、根瘤菌表面积、根瘤菌表面积贡献量、根瘤菌体积和根瘤菌体积贡献量,可手动添加未识别的根瘤菌,也可删除系统识别错误的根瘤菌,手动操作使数据更加准确
  3. 连接分析:可分析准确分析根系内各根段的角度关系
  4. 分段测量:可通过直径、投影面积、表面积、体积和长度进行根系分段和分档,并可自定义进行分档设置,自动测量各直径段长度、投影面积、表面积、体积等,及其分布参数,并输出数据直方图,实现数据可视化
  5. 智能校正,结果更精准:可对根系进行合并分叉、删除连接、合并根尖、断开连接、毛刺去除、主根修正、侧根修正、根粗修正等校正,可操作性强
  6. 自动剔除杂点:通过设定像素值剔除杂点,凸显目标根系轮廓
  7. 自动标定:用户输入扫描像素后,软件自动换算实际长度
  8. 个性化显示,观察更轻松:支持对图片分析的参数进行勾选设置,可用不同颜色显示出根系的端点、关节点、连接线段、根瘤、主根、1-6级侧根和低级侧根,便于检测中的直观显示与区分
  9. 图片二值化:调整图片灰度对比,更好分割根系和调整背景,使分析结果更准确。
  10. 还原至初始图片:可将分析或操作后的图片还原为刚打开时的状态
  11. 目标区域分析:可手动选择想要测定的目标区域,只对选定的目标区域进行分析,分析更加灵活,增加数据准确性

2200万像素高拍仪:分析速度更快,出图响应时间1s

高精度分析根系:高拍仪和背光板都可调光,压板具有防反光功能,多方位避免灯光或其他光线对根系的影响,根系分析无阴影

一键分析多项参数:一键操作,精准获取根总数、根尖数量、根总长、根平均直径、根总投影面积、根总体积、R/G/B、RHS、总连接点数、端点、关节点、连接点数、分叉数、交叠数、盒维数等多项参数

软件加密、数据更安全:采用动态二维码+密码狗加密,登记具体使用单位的信息,防止加密狗的丢失

大批量全自动分析:单次可批量分析100张以上图片,自动保存分析结果,省时省力

数据自动保存:可随时暂停或继续分析数据,数据进度自动保存

数据导出表格化:将图片或数据导出至指定文件夹,数据可导出Excle格式追加至指定文件夹下方

自带指尖耕耘手机app与云平台:多平台共享数据,可实时查看与导出;多平台备份数据,永久保存不防丢失

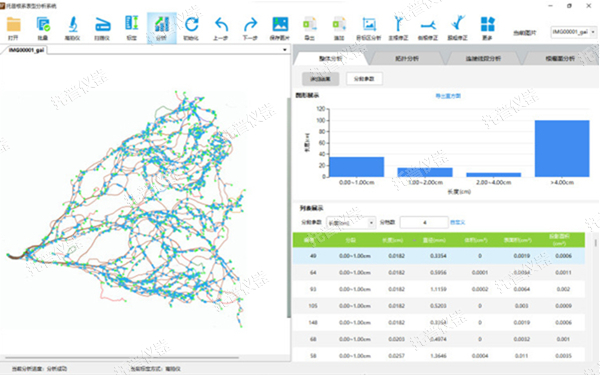

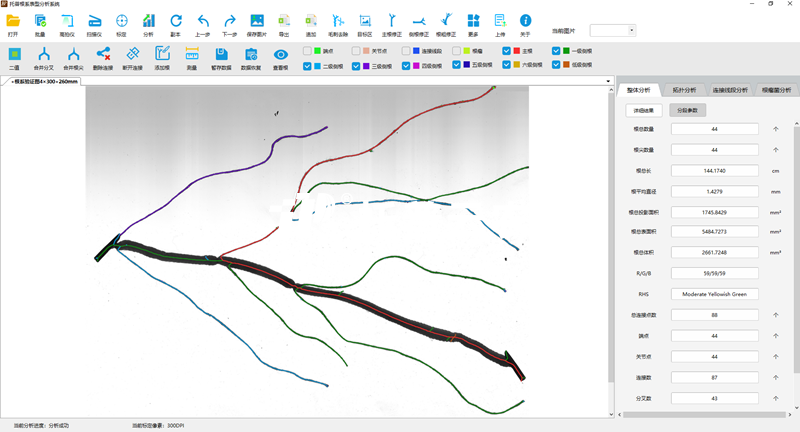

GXY-B根系分析系统整体分析

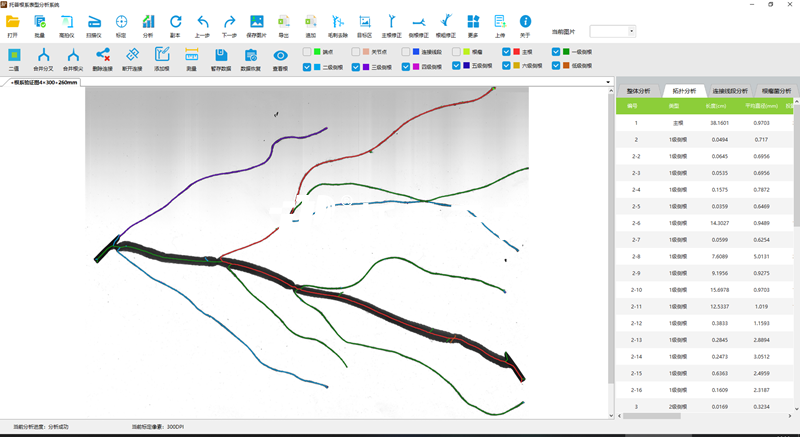

GXY-B根系分析系统拓扑分析

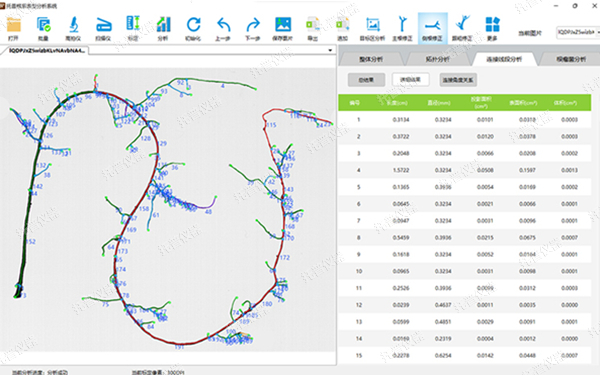

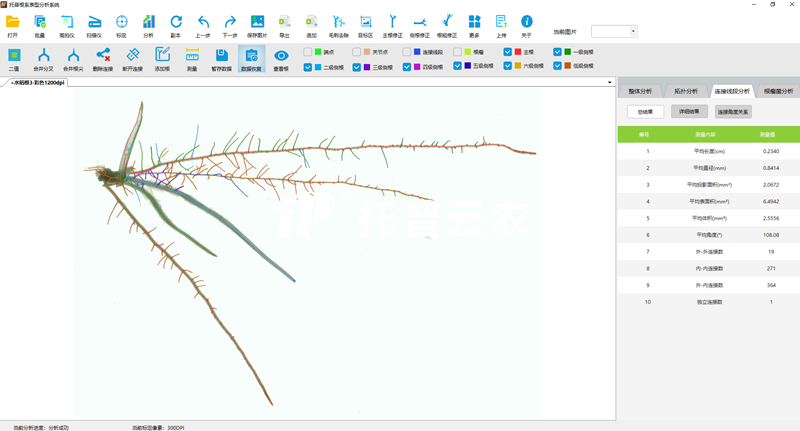

GXY-B根系分析系统连接线段分析



根系分析系统技术参数:

整体参数

总根系长度 范围:0-10000mm

总根尖数量 范围:0-1000

投影面积 范围:0-200000mm²

表面积 范围:0-1000000mm²

体积 范围:0-2000000000mm³

根系平均直径 范围:0-20mm

总交叠数量 范围:0-10000

侧根分叉数量 范围:0-10000

拓扑分析参数(需要相对完整根系)

各级根系长度 范围:0-10000mm

各级根平均直径 范围:0-20mm

各级根连接数量 范围:0-100

各级根投影面积 范围:0-200000mm²

各级根表面积 范围:0-1000000mm²

各级根体积 范围:0-2000000000mm³

连接分析参数

平均长度:各根段总的平均长度 范围:0-10000mm

平均角度:各根段总的平均角度 范围: 0-180度

平均投影面积:各根段的总平均投影面积 范围:0-200000mm²

平均表面积:各根段的总平均表面积 范围:0-1000000mm²

平均体积:各根段的总平均体积 范围:0-2000000000mm³

平均直径:各根段的总平均直径 范围:0-20mm

根瘤菌分析参数

根瘤菌个数:根系上的根瘤菌数量 范围:0-1000

根瘤菌面积:总的根瘤菌的面积 范围:0-1000000mm²

根瘤菌面积贡献量:根瘤菌在根系总表面积中的占比 范围:0-100%

根瘤菌体积:总的根瘤菌的体积 范围:0-2000000000mm³

根瘤菌体积贡献量:根瘤菌根系总体积中的占比 范围:0-100%
